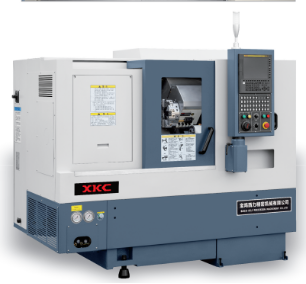

T5/T6/T7/T8 系列斜床身精密數控車床


T5/T6/T7/T8

系列斜床身精密數控車床

高 精 度 主 軸 :

機床采用日本超高精密主軸軸承,高剛組合設計,保證主軸的高剛性和持久精度,主軸跳動 < 3μm。

機床主軸最高轉速5500轉/分,X、Y 軸快移速度最高可達24、28米/分鐘。可以配置自動送料機,實現高速、高效自動化加工。

進

進給各軸全伺候驅動,采用日本THK高精度滾珠絲杠,保證加工精度及長時間的精度保持,進給各軸重復定位精度<±1.5μm。

image.png    image.png    image.png

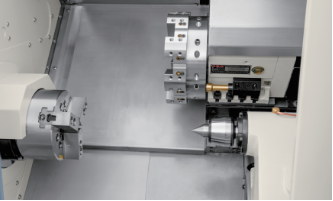

高 精 度 刀 塔 :

采用高精度刀塔,刀位數多,換刀高速、平穩、準確,大幅度節約加工時間。

液 壓 尾 座 :

液壓式尾座,配置靈活,大大提高了軸類零件的加工精度和效率大幅度節約加工時間。

強 力 切 削 :

高轉速、高精度液壓回轉缸,精密筒夾和高剛性精密動力卡盤配置,提高了韌性材料切削和強力切削的能力。

數 控 系 統 :

采用FANUC數控系統,使機床具有高穩定性。也可選配新代或其它國產數控系統。

機床規格參數

項目ITEM

T5

T6

T7

T8







加工能力

Capacity

床身上最大的回轉直徑

Max. swing diaover bed

φ320mm

φ450mm

φ550mm

φ450mm

刀座板上面最大的回轉直徑

Swing over cross slide

φ160mm

φ250mm

φ380mm

φ250mm

最大的車削直徑

Max. turning diameter

φ250mm

φ260mm

φ450mm

φ260mm

最大的車削長度

Max. turning length

300mm

420mm

560mm

420mm











主軸

Spindle

液壓卡盤尺寸

Hydraulic chuck dimensions

6寸

6寸

8寸

8寸

主軸頭型式(ISO)

Spindle nose

A2-5

A2-5

A2-6

A2-6

主軸最高轉速 Max. spindle speed

5500r/min

5000r/min

標配4500rpm

大孔徑4000rpm

5000r/min

主軸通孔直徑 Spindle bore dia

φ57mm

φ60mm

標配φ62mm

大孔徑φ76mm

φ62mm

主軸可通過棒料直徑

Through hole diameter

筒夾(Collet chuck):φ42mm

卡盤(Chuck):φ45mm

卡盤(Chuck):

φ45mm

標配φ51m

大孔徑φ62mm

卡盤(Chuck):φ51mm

主電機 Main motor

5.5KW/7.5KW

7.5/11KW

15/18.5KW

11/15KW



刀架

Turret

驅動形式

Driving fom

液壓/伺服刀架

Hydraulic/Servo  turret

伺服刀架

Servo turret

伺服刀架

Servo turret

伺服刀架

Servo turret

刀位數 Number of stations

8

12

12

12

刀具尺寸(車刀/鏜孔刀) Tool size

20×20/φ25mm

20×20/φ32mm

25×25/φ40mm

20×20/φ32mm



尾座

Tailstock

套筒直徑 Tailstock dia

φ70mm

φ75mm

φ90mm

φ75mm

頂尖錐度 Center taper

MT No.4

MT No.4

MT No.4 (可選MT No.5)

MT No.4

套筒行程 Tailstock quill travel

80mm

80mm

100mm

80mm

尾座體最大行程

Maximum stroke of tailstock body

290mm

430mm

520mm

430mm





床鞍

Carriage

傾斜角度 DEG Slant angle

45°

30°

45°

30°

移動距離 X/Z X/Z travel

150/305mm

150/460mm

215/600mm

150/460mm

進給電機功率 Feed motor power

1.2KW/1.2KW

1.2KW/1.2KW

1.8KW/1.8KW

1.8KW/1.8KW

快速移動速度X/Z

Rapid traverse rare X/Z

18/18m/min

20/24m/min

24/28m/min

20/24m/min

最大進給速度Max.imun feed speed

8m/min

8m/min

8m/min

8m/min

滾珠絲杠X/Z

Ball screw diameter X/Z

φ28×6/φ32×8mm

φ32×10/φ32×12mm

φ32×10/φ40×12mm

φ32×10/φ40×12mm

冷卻

Cooling

電機功率 Power

180W

550W

550W

550W

冷卻箱容積  Cooling tank volume

60L

150L

150L

150L



其它

Others

電源容量

Required electric Power

12KVA

15KVA

25KVA

21KVA

機床尺寸(長×寬×高)

Floor Space

2040×1482×1754mm

2820×1580×1700mm

3190×1760×1960mm

2820×1580×1700mm

機床重量 Mass of machine

3200kg about 3200kg

  約3600kg about 3600kg

4500kg about 4500kg

3800kg about 3800kg
